Domaine d'utilisation
M60: Pour câbles et autres pièces à mesureuse de même genre de 10 à 60 mm de Ø.
M60/S: Câbles métalliques et autres pièces à mesurer de même genre de 3 à 32 mm de Ø.

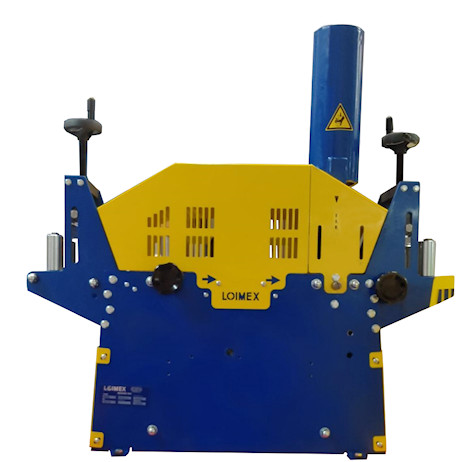

Construction
Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes.


Guides
Chaque fois une traverse de guidage à l'entrée et à la sortie du mesureur avec rouleaux conducteurs horizontaux et verticaux et des rouleaux directionnels réglables. Appui de la pièce à mesurer et rouleaux de glissement, couple vertical de rouleaux de guidage avec réglage direct par une tige filetée de la poulie mesureuse.


Système de pression
Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés.

Compteur
Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier.

Emploi
La pièce à mesurer est passée entre les rouleaux de guidage jusqu'au repère tandis que le rouleaux presseurs sont levés. Les rouleaux directionnels et les rouleaux conducteurs sont ajustés aux diamètre de la pièce à mesurer et une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère.

Entretien
La surface de la poulie mesureuse doit rester exempte de résidus de matière isolante. Le rouleau presseur est monté sur roulement à billes.

Vérification
Cet appareil est vérifiable pour les mesures de précision.
